汗渍色牢度是指有色纺织品沾染汗液后的掉色程度，是衡量有色纺织品色牢度的主要测试项目之一。纺织企业基本上都有自己的汗渍色牢度仪做实验，本文简单的为你介绍关于汗渍色牢度仪的实验操作方法。

适用范围：
用于各类纺织材料和纺织品的耐汗渍色牢度试验和测定各类着色、有色纺织品的耐汗渍、耐水、耐唾液、耐黄变、耐海水色牢度性能。

相关标准：
耐汗渍：GB3922 AATCC15 ISO105
耐海水：GB5714 AATAA107 ISO105
耐 水：GB5713 AATCC106 ISO105

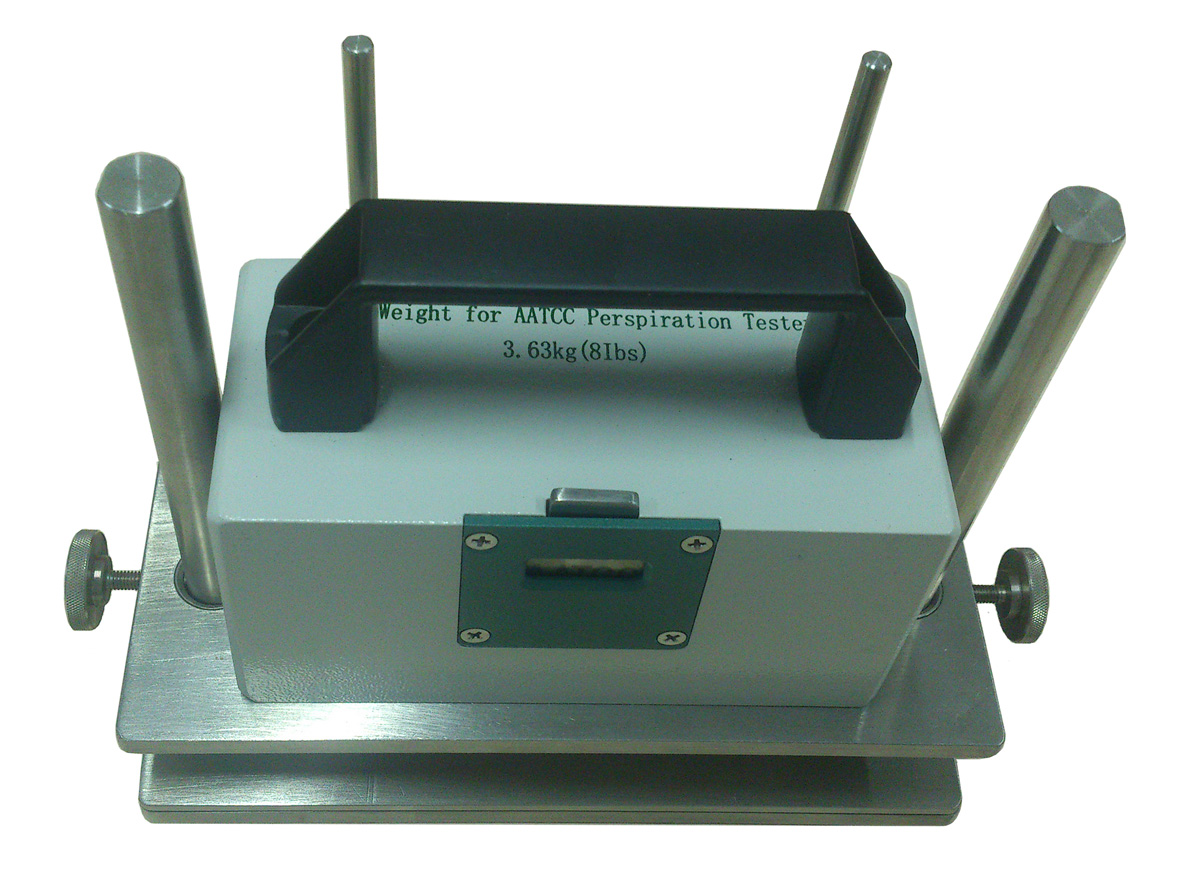

仪器特性：
1.钢架，钢锤通体采用316L钢材制作而成，能够长久的耐酸碱，耐腐蚀；相对于市场上用202,304等材料仿制的仪器具有无法比拟的长久使用性能；
2.钢锤采用45+5N样式组合式重锤，可以一并满足美标，欧标对于测试条件的要求。

技术参数：
1.重 锤： 50N±1％（45+5N组合配置）
2.夹板尺寸： 115×60×1.5mm(L×W×H)
3.外形尺寸： 240×100×160mm(L×W×H)
4.压 强： 12.5kpa

标配清单：
1.主机 一台
2.产品说明书 一份
3.产品合格证 一份
4.汗渍架 二只
5.重锤 一只（45N与5N组合）
6.树脂片 40片
7.盛液盒 酸碱各十只

目的和范围
1、这种测试方法用于判断有色织品耐汗的坚牢度,可用于染色、印花和其它着色的纺织纤维、纱和各种各样的织物，也可用测试织品上的染料。
2、RA52委员会的工作表明这种测试于有限的领域研究有关。在进行测试前进行酸、碱性测试，然后，研究结果表明，碱性测试可以被取消。RA52委员会的工作背景消息和取消碱性测试的决定发表在两篇文章上，这两篇文章是：纺织药剂师和调色师上的“耐汗和耐化学药品的色牢度”（1974.10）和“评估耐汗色牢度，实验室和穿着测试”(1974.11)。
3、虽然这种方法已取消了碱性测试,这在国外贸易中某些场合或一些特定的用途仍然需要碱性测试。在这些场合进行碱性测试必须依照1973 AATCC方法15进行测试。为方便参考，碱性溶液的成份在12.7中陈述。

安全防范
注意：这些安全防范仅供了解。这种防范是从属于测试程序不一定要包括在内。用这种测试方法操作材料时，使用安全和正确的技术是使用者的责任，制作者必须考虑一些特别的细节，如材料安全资表和其它的制作者建议，所有的OSHA标准和规则都必须考虑和遵循。
1、必须遵守好的实验室操作规则,在实验室所有区域装上安全玻璃。
2、所有的化学药品都必须小心处理。
3、观察轧干机的安全，特别是在夹点。

仪器和材料
1、AATCC汗液测试器，汗液测量仪或相关的装置（与设备相配备的塑料和玻璃片）（见12.1）。
2、烘箱—对流式。
3、NO.10多纤维测试织物或FA(见12.2)。
4、AATCC彩色传送比例尺或本色测污比例尺（见12.3）。
5、测试颜色变化的本色比例尺(见12.3)。
6、轧干机(见12.4)。

酸性溶液
1、用蒸馏水配制成一升:10克氯化钠,1克乳酸,USP85%,1克Na2HPO4 0.25克一水氯化氨。（见12.5）
2、溶液的PH值必须是4.3±0.2,用精确的PH计测量。最好不要使用PH试纸，因为PH试纸的精确度不好，如果准备好的酸性溶液PH超出4.1-4.5范围,要重新准备,要确保配料称重的准确度。

测试样品
1、剪一块5.7×5.7cm(2.25×2.25英寸)的染色材料做样品,每块样品上都缝一块或放一块同样大小的NO.10多纤维测试织物,如果染色织物里的纤维没有出现在多纤维测试织物上,测试中也包括一块没有染色的原材料。
2、为保持未染色的材料和多纤维测试材料压力相同，把它们做成夹层型的样本，然后把染色的材料放在中间，使用不会溶化的多纤维测试织物，会溶解的多纤维测试织物的边缘厚度会变化，会导致测试压力不均匀。

程序
1、把测试样品浸入刚准备好的溶液中(溶液不要放置3天以上,见12.8)15-30分钟,并不时地搅拌和压挤,以使样品完全湿透,由于织物很难湿透,已染色的测试样品和未染色的测试样品布必须在测试溶液里和轧干机上反复交替进行操作,以使它们完全湿透。
2、一旦样品完全湿透,最后在绞衣机上操作一次,使样品的湿重是原来干重的2-2.5倍,湿透的染色样品,背面用同样大小的多纤维测试织物贴着,如果需要的话,另一面用未染色的原材料贴着,但必须一起过轧干机,合起来的重量必须是干重的2-2.5倍。在某种程序上,当通过轧干机时,样品不能保留溶液的这个量,这样的织物可以用纸巾吸干到所要求的湿度后再测试。为了能得到一个真实和一致结果,测试中所有的样品的结构都要确认挑选，因为污染度会随留下液体的数量而增加。
3、把测试样品放在两个片之间，并插入样品装置中，用这种方法当多纤维测试样品放进烘箱时，色条处于竖直位置。
